辅助油勺对托轮润滑的改善

2013-01-07

作者：钟国祥
（贵州省贵州水泥厂）
　　我厂4台Φ3m×88.68m回转窑托轮润滑不良，我们设计了一种活套辅助油勺，采用两端加油的方式，改善了托轮润滑不良的情况。
　　我厂托轮滑动轴承如图1，滑动轴承的润滑方式为油勺随着托轮轴回转，并把油带到高处倒出，通过淌油槽，将油淋在托轮轴颈上进行润滑，由于我厂现用的几种淌油装置效果都不是很好，特别是对低端轴承的润滑和止推环与瓦边间的润滑尤其不理想。于是我们设计制造了一种辅助油勺加装在止推环上，并使其同托轮轴一道回转带油淋油，从而强化了托轮轴承的润滑，下面就辅助油勺的结构、安装、使用方法和注意事项分述如下。

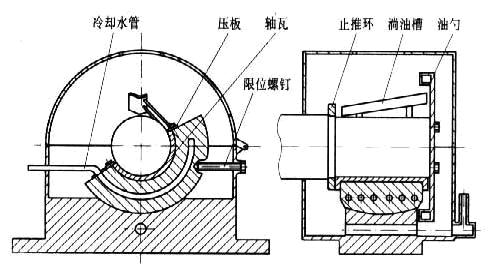

图1  托轮滑动轴承

　　1　辅助油勺的结构
　　如图2所示，辅助油勺由两瓣带勺卡箍组成，卡箍内径D比托轮轴上止推环的外径小2～3mm，两瓣卡箍间用两颗M8螺栓连接。
图2  辅助油勺结构

　　2　辅助油勺的安装
　　如图3所示，利用临时停窑或计划检修时进行安装。具体过程为先将两瓣卡箍用一颗M8螺栓连接在一起，并适当拧松螺栓，然后按辅助油勺的正确方向将油勺顺着止推环与油箱间的空隙穿过，当穿过去的卡箍在另一面(即靠近安装人员一面)露头时，可用一根铁丝将其钩出，然后再用另一颗M8螺栓将卡箍另一边松松连接起来，转动辅助油勺使之活套在止推环外径上的合适位置上，并注意油勺与油箱、淌油槽、瓦边及球面瓦间有无擦碰现象，如果没有，Z后拧紧连接螺栓即可。
图3  辅助油勺的安装

　　3　使用方法
　　在油箱内注入适量的润滑油，当托轮轴回转时，辅助油勺同原有油勺一道随轴回转，带起润滑油，并将其淋在轴上，淋下的油除在止推环与瓦边间起润滑作用外，多余的还顺着托轮轴与瓦口间形成的V形油道流淌，充分润滑轴承，从而达到强化润滑的目的。
　　4　安装、使用时的注意事项
　　(1)一定要注意辅助油勺带油和淋油的正确方向，以确保能带上油并正确地淋在止推环与瓦边方向的轴上。
　　(2)注意辅助油勺与其它相邻设备不发生摩擦，并有一定的间隙以利支承装置的安全回转。
　　(3)经常检查辅助油勺的位置，如发现油勺与其它相邻设备发生擦碰，则应立即停车处理。
　　(4)经常检查油箱的回油情况，应使球面瓦两侧的油能正常流通。
　　(5)经常检查并加油，以使油勺能正常带油，从而达到强化改善润滑的目的。
来源：《水泥》1997年第08期
